单相多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB/T17883和电力行业
DL/T614对仪表的各项技术要求。

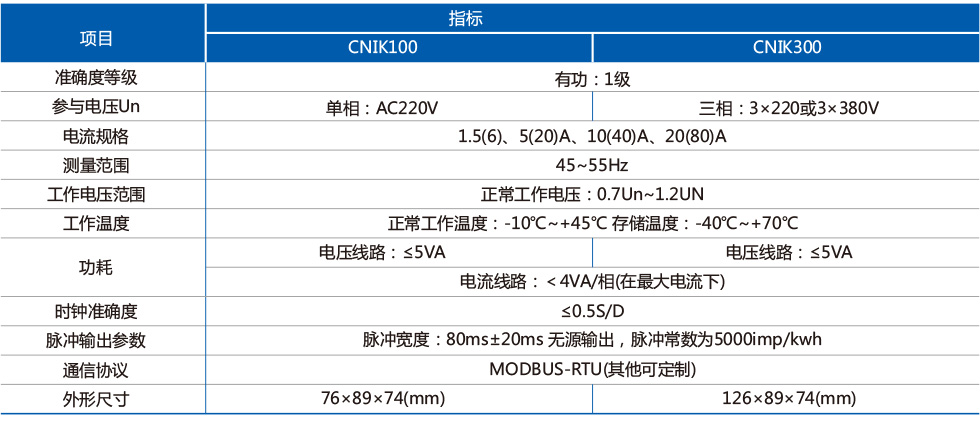

技术指标
功能
计量
计量正向和反向电能，并具有功率方向自动识别和指示等功能。
总、尖、峰、平、谷电能分别存储，并保存在相应存储单元中。
电表内能存储3个月的数据，默认电量冻结转存日为月未24时(月末冻结)。
断电后所有存储数据不丢失，并能保持10年以上。
时钟及时段费率
时钟误差在0.5s/天以内，具有日历、计时和闰年自动切换功能。
可编程设置尖、峰、平、谷4种费率，日时段可设8个时段，时段最小间隔为1小时。
显示
7位宽温型LCD显示。
可实时显示电压、电流有效值，可实现数据轮显，循环显示时间为4s。
电能脉冲用红色LED指示。
四种费率时段尖、峰、平、谷汉字指示。
输出
有功电能脉冲输出，用于校表、采集电能量。
编程
编程设置通过上位机进行。
时间日期设置。
电表地址设置。
费率时段设置。
电量底数清零设置。
通信
用于参数设置及抄表。
RS485通信接口，MODBUS-RTU通信协议。
外形及开孔尺寸

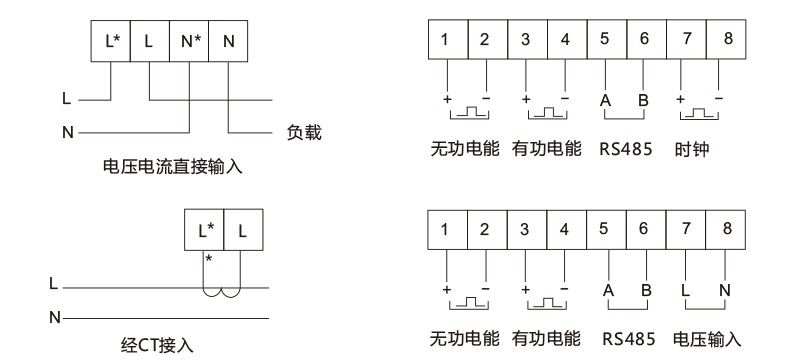

接线方式
单相多功能电力仪表支持一次接入(直接接入)和二次接入(经电流互感器CT接入)两种接线方式。
典型应用图
CNIK100-E/FC典型应用图
CNIK100-E/FC是一个单相复费率有功电能计量表，可
直接接入最大80A的电流。CNIK100-E/FC有一个脉冲
输出，可采集有功电能的消耗，使用PLC或PC进行分析。
此外，模数化的结构方便其与微型断路器一起使用，安装
于配电箱内。可以通过上位机实现电能计量的集中化。
