多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测
量、电能计量、数据显示、采集及传输，能够高精度测量三相电网系统中常用的电量参数:三相电流、电压、电流、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有/无功功率、分相功率因数、 有功电能、无功电能，并带有通讯接口，可实现本地或远程的开关信号检测和控制功能。采用标准的 RS485 MODBUS-RTU通讯协议 ， 实现LED/LCD现场显示和远程RS-485数字通讯。
特点
测量：三相电流、电压、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有/无功功率、分相功率因
数、 有功电能、无功电能。
显示：LED数码管显示或STN蓝屏、宽视角、高品质、高
清晰LCD液晶屏显示，可视度高。
通讯：1路RS485通讯功能，MODBUS-RTU协议。
输出：2路电能脉冲输出（脉冲常数5000imp/kWh）。
扩展：可直接从电压、电流互感器输入信号，现场可编程设置输入参数变比。
技术指标

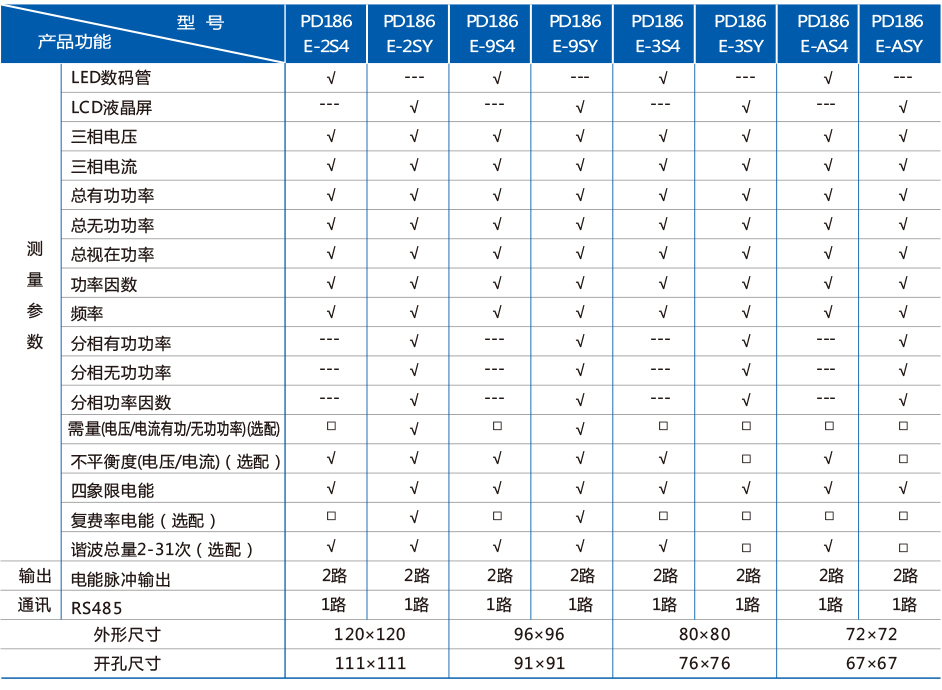

产品选型表
注：以上“√”表示该型号具备此项功能，“ ---”则表示不具备此功能， 。

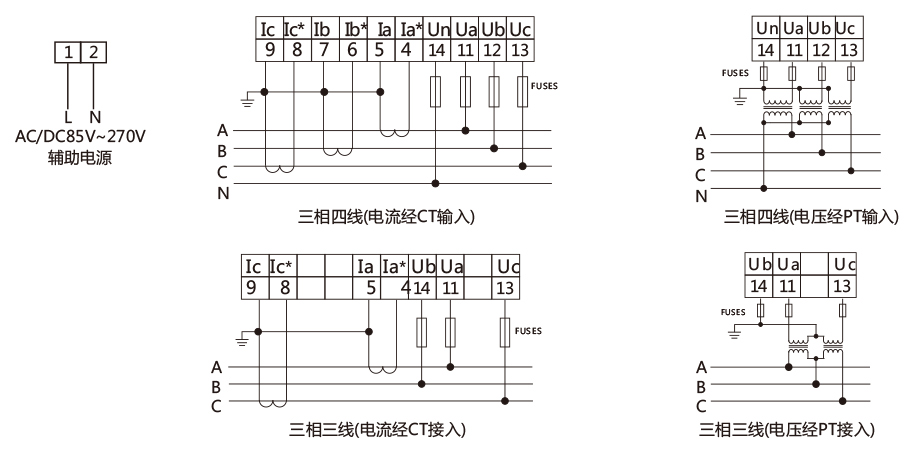

接线方式

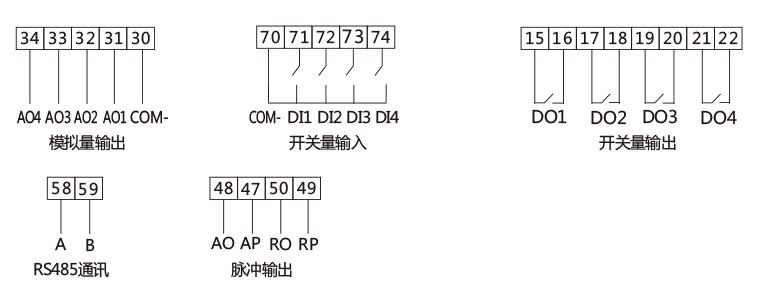

附加功能
订货示例
签订合同时，请详细写明产品型号、输入信号、接线方法等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊要求，请在其他项目中详细注明。
型号：PD186E-9SY（多功能电力仪表）
输入：AC380V/220V、5A
电力网络：三相三线
通讯接口：RS485/MODBUS-RTU
